          uvled點光源


          概述:UVLED點光源固化系統,通過電光能量的轉換使LED大功率紫外線二極管芯片產生的高純度365nm單色紫外光,能量高度集中在紫外膠固化所需要的波長段。uvled點光源照射機設備采用LED發光方式,可根據需要選擇365nm、385nm、395nm、405nm波長的不同功率的LED,滿足不同UV膠黏劑在不同材質上的要求。UV LED光源照射機,高純度紫外線照射,沒有熱輻射和元紫外線的影響,使用壽命長,采用電纜輸出減少了設備耗材成本,同比UV汞燈功率消耗能量更低,不含汞,無臭氧,是一款節能環保的新型產品,讓UV光固化更快速、更高效、更綠色、更安全,更環保。

          UV LED點光源產品優勢:智能操作系統 可以設定固化時間,可以根據需求調節照射強度大小。


          平面示意圖

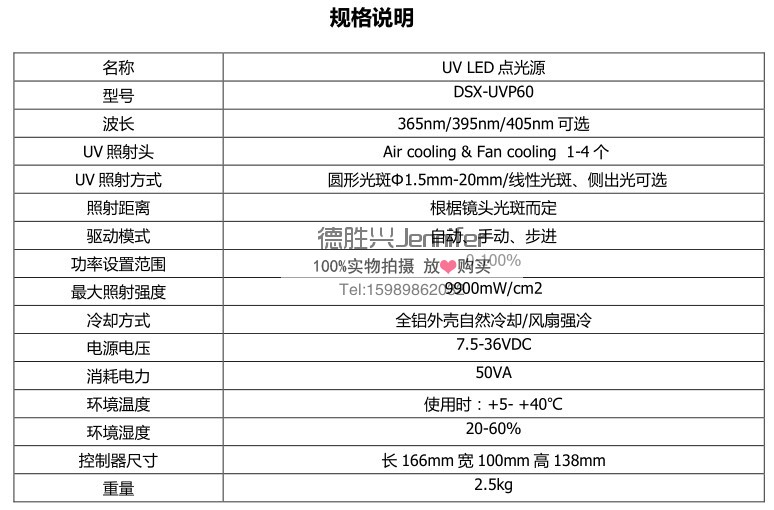

          UV LED點光源參數



          深圳市德勝興電子有限公司uvled點光源采用進口日本光源,控制器操作簡單易懂。購買后提供詳細操作說明書。

          UV LED點光源照射頭選型:  直筒型自然散熱 和風扇型 風扇散熱

          直筒型自然散熱方式



          凸臺帶風扇散熱方式



          照射頭尺寸示意圖



          照射頭出光口光斑大小選擇

          標準通用圓形光斑:φ1.5mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ15mm,φ20mm;

          透鏡尺寸:外徑固定為12mm   螺紋M11*0.75  標準件  每個照射頭標配一個透鏡



          出光效果實拍圖



          建議距離與照度的關系



          矩形線性光斑:3*12mm ,4*16mm,5*20mm;

          出光效果實拍圖



          直角90度側面出光光斑:φ3mm, φ4mm,φ6mm,φ8mm;

          準直出光透鏡:Φ8mm和Φ10mm。Φ8mm(在0-60mm距離范圍內光斑不會擴散);Φ10mm光斑(在0-120mm距離范圍內光斑不會擴散)。

          準直透鏡發散光速大小與距離的關系



          出光形狀示意圖

          APPLICATION


          注意事項:購買時請備注兩點。1,照射頭要直筒還是風扇,2,光斑選多大。

          節能環保說明 水嫵公約簽訂 歐洲美國,:LED紫外線點光源照射機,本公司完全自主研發生產,紫外線點光源照射的新方式,完全替代原高壓汞燈的照射方式,環保、經濟。

          1、該產品不同于傳統的高壓汞燈式固化設備;傳統固化機產生的UV光看上去亮度很亮,熱量很高,其實它的光譜很寬,真正在有效固化作用的某紫外光譜段只占其一部分的能量,有相當大一部分是在可見光段(雜光)和產生熱量,對操作者的眼睛損傷嚴重并且容易使加工工件熱變形,采用LED 點光源照射方式,發出的是高純度365nm單色紫外光,它屬于冷光源;工件溫度只上升3度左右,加工件不會變形,其能量高度集中在具有有效固化作用的某紫外光譜段,這就是UV-LED點光源雖然只有3000mw左右的紫外光強度,但其實際使用效果和光強20000mw的高壓汞燈固化效果不相上下的主要原因,通常使固化時間縮短到0.5到5秒。

          2、低生產成本 A:由于采用LED的發光方式,壽命長達30000-40000小時以上(持續點燃壽命)采用節能設計,只有在需要照射時才點亮,耗電量低功率:約50W。(傳統紫外固化機,燈管使用壽命一般為1000小時,耗電高,電源功率30KW)B、LED點光源機身小輕便,可以很容易地把它集成到自動裝配流程中,或者作為一個完整的桌面系統使用,也可以安裝在小型設備中。C、LED照射頭通過電腦CPU控制,可以根據實際需要選擇手動或自動控制操作,并自行設定光照射所需時間(精確到0.01S)進一步支持高精度的接合需求,減少人為操作的時間誤差。D、LED固化設備幾乎不產生熱量,不易碎,不含汞;不需求維護成本(傳統固化機燈管工作溫度:500℃,易碎,含汞;維護成本:若干)。

          3、UV-LED配備的特制聚光透鏡總成也使它的能量高度集中在固化點上,提升了紫外膠的固化效率,可以4路(每臺設備可以裝4條LED管)同時照射增大面積。


          1,很小熱輻射的紫外線點光源照射機

          本機光源采用高能量的365nm的UV-LED,與以往的超高壓汞燈發光照射方式不同,其光源是不會產生紅外線的純粹紫外光,可以在不損傷部品的情況下,完成紫外線接著劑的固化,實現高精度的部件接合。(采用傳統超高壓紫外線汞燈發光方式來照射,被照射的物體表面溫度上升35-40度,而采用LED 紫外線照射方式,溫度只上升3度左右。)

          2,有效降低生產成本

          A:由于采用LED的發光方式,壽命長達30000-40000個小時(連續點燃壽命)采用節能設計,只有在需要照射時才點亮,實際使用壽命將長達40000小時以上。

          B:和高壓汞燈對比,減少了更換燈泡的時間,更節約了頻繁更換燈泡的費用,有效降低耗材成本。

          C:由于采用LED發光方式,只有照射時候才消耗電能,這樣有效地節約了電能消耗,

          D:LED直接照射,不需要輸出光纜,減少了光纜損耗。

          E:本機器大約可以在使用的5-8年內不需要更換任何零件,可以比傳統的UV照射機每年節省一萬多元的費用。

          3,點光源行業小機身

          本機采用超小機身,只有原先高壓汞燈照射機的1/8的體積,這樣使得本機不僅可以用于單元生產線,也可以安裝在小型設備中,為了更方便操作,照射頭采用從機身背面引出的方式。

          4,具備四個獨立控制的照射頭

          四個獨立控制的照射頭可以同時應用于四個需要單頭輸出的獨立工位,有效減少設備配置,同時,四個照射頭還可以通過電腦編程模式,來控制次序照射,進一步支持高精度的接合需求,減少人為操作的時間誤差。
